Project Description

# 2 | Afvanding mellem 2 kasser

Water-Gate © installation med strømningsafledning af ECOPAL © -rør. Opstrøms visning.

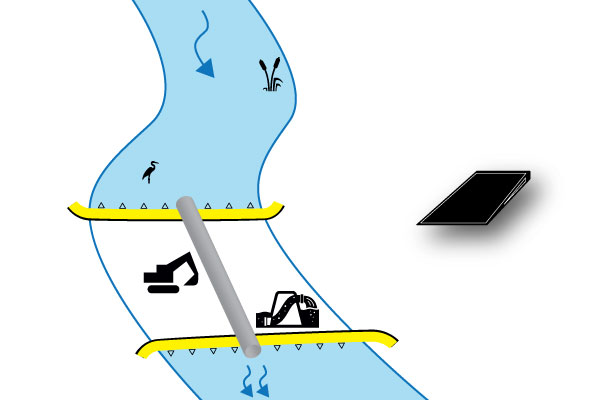

Water-Gate © installation i en kanal med to kufferter fra hoved til hale. Tørring af mellemsektionen ved Grundfos-pumpning.
Installation af to Water-Gate © kufferter mod hale med bypassrør placeret på de fleksible dæmninger.

Kanaler, voldgrave, små floder: med denne installation kan store områder drænes med en reduceret total længde.

Denne type installation anbefales til smalle, let skrånende vandløb. De fleksible kufferter monteres ved at placere hængslerne “ryg mod ryg”.

Fjern flodslam / vase
Det er bydende nødvendigt at rense bunden af ​​floden, hvor kufferterne placeres, ellers er der en risiko for, at deres stabilitet kompromitteres under påfyldning (hydrostatisk tryk). Hvis friktionskræfterne mellem baggrunden og jorden er utilstrækkelige, kan dæmningen begynde at glide.

batardeau riviere canal installation amont aval

Installationsmetoder afhængigt af vandløbstypen

  1. Installation i hvidt vand
    Vi installerer først upstream cofferdam (se sag #1, lodret cofferdam).
    Nedstrøms kassen kan generelt være lavere.
    Opstrømsstrømmen kan omdirigeres gennem et rør lagt under de fleksible kofferdæmninger eller gennem pumper.
  2. Installation i stillestående vand
    I roligt vand placeres kofferdammene ved at forankre forkanten til bunden af vandet.
    Fortøjning udføres ved hjælp af indsatser placeret i metal ringene på forkanten for at forhindre bevægelse af lærredet, indtil kassen er fuldt tryk under pumpning.
Test af en fleksibel Water-Gate-kasse © WA-50 af den tjekkiske civile sikkerhed
Water-Gate © fleksible dæmninger arrangeret over to vægge. Hydrostatisk tryk påføres lærredet mod væggene, når det påføres jorden.
Water-Gate © fleksibel dæmning, der læner sig mod en mur. Forkanten er fastgjort med en plade for at reducere lækager, når vandet fyldes.

Afvanding / udmattelse af byggepladsen

I praksis er der generelt 3 faser.

  1. I begyndelsen, meget gradvist fald i niveauet for det område, der skal afvandes. Kofferdam-lærredet er kun delvist presset mod jorden, vandtætningen er delvis, deraf vigtigheden af god ballastering på forkanten.
  2. Derefter accelererer faldet i niveau, når kassen opbygger pres.
  3. Den sidste tredjedel er ofte den, der kræver mere pumpekraft, især hvis kuffertens højde er vigtig, og jorden er porøs. Ekssurgencer kan forekomme i det område, der skal tørres i henhold til princippet / loven om kommunikationsfartøjer.

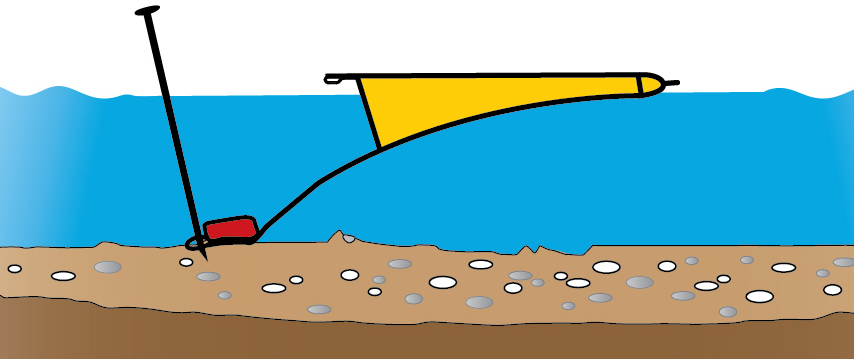

Før pumpning flyder kofferdam-lærredet på vandet. Forkanten er fastgjort til jorden og ballasteret.
Under pumpning øges niveauforskellen mellem opstrøms og nedstrøms. Den fleksible dæmning er under tryk. Det nederste lærred følger gradvist bunden af ​​strømmen.
Udmattelse af byggepladsen. Infiltrationen under kassen afhænger af jordens porøsitet og trykforskellen.
